AutoCAD text birleştirme lisp

Bu lisp ile dtext ile yazılmış bir kaç tane yazıya tıklayarak, mtext ile yazılmış şekilde ard arda sıralanır.

Autocad lisp kodlar

;;  Similar to the Txt2MTxt Express Tools function, but allows the user          ;;
;;  additional control over where the text is placed in the resultant MText.     ;;
;;  The user can pick MText or DText, positioning such text using one of two     ;;
;;  modes: "New Line" or "Same Line". The Modes can be switched by pressing      ;;
;;  Space between picks.                                                         ;;
;;  The user can also hold shift and pick text to keep the original text in      ;;
;;  place, and press "u" between picks to undo the last text pick.               ;;

(defun c:YAZI-BIRLESTIR ( /  ;; -={ Local Functions }=-

*error* align_Mt Get_MTOffset_pt
                   GetTextWidth ReplaceUnderline

;; -={ Local Variables }=-

CODE
                  DATA DOC
                  ELST ENT ET
                  FORMFLAG
                  GRDATA
                  LHGT LLST
                  MLST MSG
                  NOBJ NSTR
                  OBJ
                  SHFT SPC
                  TENT TOBJ TEXTSS
                  UFLAG UNDER
                  WLST

                  ;; -={ Global Variables }=-

; *T2M_mode*  ~  Mode for line addition
)

;     --=={ Sub Functions  }==--      ;

;; -={ Error Handler }=-

(defun *error* (err)
    (and uFlag (vla-EndUndoMark doc))
    (and tObj  (not (vlax-erased-p tObj)) (vla-delete tObj))

    (if eLst (mapcar (function entdel)
               (vl-remove-if (function null) eLst)))

    (or (wcmatch (strcase err) "*BREAK,*CANCEL*,*EXIT*")
        (princ (strcat "\n** Error: " err " **")))
    (princ))

;;-------------------------------------------------------------------------------;;

(defun align_Mt (obj / al)
    (cond (  (eq "AcDbMText" (vla-get-ObjectName obj))
             (vla-get-AttachmentPoint obj))

(  (eq "AcDbText" (vla-get-ObjectName obj))
             (setq al (vla-get-Alignment obj))

(cond (  (<= 0 al 2) (1+ al))
                   (  (<= 3 al 5) 1)
                   (t (- al 5))))))

;;-------------------------------------------------------------------------------;;

(defun Get_MTOffset_pt ( obj pt / miP maP al )
    (vla-getBoundingBox obj 'miP 'maP)
    (setq miP (vlax-safearray->list miP)
          maP (vlax-safearray->list maP))

(setq al (vla-get-AttachmentPoint obj) r (vla-get-rotation obj))

(cond (  (or (eq acAttachmentPointTopLeft   al)
                 (eq acAttachmentPointTopCenter al)
                 (eq acAttachmentPointTopRight  al))

             (polar pt (- r (/ pi 2.)) (vla-get-Height obj)))

(  (or (eq acAttachmentPointMiddleLeft   al)
                 (eq acAttachmentPointMiddleCenter al)
                 (eq acAttachmentPointMiddleRight  al))

             (polar pt (- r (/ pi 2.)) (+ (vla-get-Height obj)
                                          (/ (- (cadr maP) (cadr miP)) 2.))))

          (  (or (eq acAttachmentPointBottomLeft   al)
                 (eq acAttachmentPointBottomCenter al)
                 (eq acAttachmentPointBottomRight  al))

             (polar pt (- r (/ pi 2.)) (+ (vla-get-Height obj)
                                          (- (cadr maP) (cadr miP)))))))

;;-------------------------------------------------------------------------------;;

(defun GetTextWidth (obj / tBox eLst)
    (cond (  (eq "AcDbText" (vla-get-objectname obj))

(setq eLst (entget  (vlax-vla-object->ename obj))
                   tBox (textbox
                          (subst
                            (cons 1 (strcat "..." (cdr (assoc 1 eLst))))
                              (assoc 1 eLst) eLst)))

(- (caadr tBox) (caar tBox)))

(  (vla-get-Width obj))))

;;-------------------------------------------------------------------------------;;

(defun ReplaceUnderline (str / i under)
    (if (vl-string-search "%%U" (strcase Str))
      (progn
        (while (and (< i (strlen Str))
                    (setq i (vl-string-search "%%U" (strcase Str) i)))
          (if under
            (setq Str (strcat (substr Str 1 i) "\\l" (substr Str (+ i 4))) i (+ i 4) under nil)
            (setq Str (strcat (substr Str 1 i) "\\L" (substr Str (+ i 4))) i (+ i 4) under t  )))

        (if under (setq str (strcat str "\\l")))))

    str)

;     --=={ Main Function  }==--

(setq doc (vla-get-ActiveDocument
              (vlax-get-acad-object))

spc (if (or (eq AcModelSpace (vla-get-activespace doc))
                    (eq :vlax-true   (vla-get-MSpace doc)))

(vla-get-modelspace doc)
              (vla-get-paperspace doc)))

  (setq Et
      (and (vl-position "acetutil.arx" (arx))
           (not
             (vl-catch-all-error-p
               (vl-catch-all-apply
                 (function (lambda nil (acet-sys-shift-down))))))))

(or *T2M_Mode* (setq *T2M_Mode* 0))
  (setq mLst '("New Line " "Same Line"))

(while
    (progn
      (setq ent (car (entsel "\nSelect Text/MText [Shift-Click keep original]: ")))
      (and et (setq shft (acet-sys-shift-down)))

      (cond (  (not ent)
               (princ "\n** Nothing Selected **"))

            (  (not (wcmatch (cdr (assoc 0 (entget ent))) "*TEXT"))
               (princ "\n** Object is not Text **")))))

(setq uFlag (not (vla-StartUndoMark doc)))

(setq tObj
    (vla-AddMText spc

      (vla-get-InsertionPoint
        (setq obj (vlax-ename->vla-object ent))) (GetTextWidth obj)

          (ReplaceUnderline (vla-get-TextString obj))))

(foreach p '(InsertionPoint Layer Color StyleName Height)
    (vlax-put-property tObj p
      (vlax-get-property obj p)))

(vla-put-rotation tObj
    (if (eq "AcDbText" (vla-get-ObjectName obj))
      (- (vla-get-rotation obj)
         (angle '(0. 0. 0.)
           (trans (getvar 'UCSXDIR) 0 (trans '(0. 0. 1.) 1 0 t))))
      (vla-get-rotation obj)))

  (vla-put-AttachmentPoint tObj (align_Mt obj))

(or (and shft
           (setq eLst (cons nil eLst)))
      (and (entdel ent)
           (setq eLst (cons ent eLst))))

(princ (eval (setq msg '(strcat "\n  Current Mode: " (nth *T2M_mode* mLst) "    Yatay veya dikey için space tusuna bas"
                                  "\n Birlestirmek istedigin yazilari seç [Orijinal yazının kalmasını istiyorsan Shitt basılı tut] [Undo] <Place MText> "))))

(while
    (progn
      (setq grdata (grread 't 15 2)
            code   (car grdata) data (cadr grdata))

(cond (  (and (= 5 code) (listp data))

(vla-put-InsertionPoint tObj
                 (vlax-3D-point
                   (Get_MTOffset_pt tObj (trans data 1 0)))) t)

(  (and (= 3 code) (listp data))

(if (and (setq tEnt (car (nentselp data)))
                        (wcmatch (cdr (assoc 0 (entget tEnt))) "*TEXT"))

                 (AddtoMTextSelection tEnt)

(progn
                   (vla-put-Visible tObj :vlax-false)

(if (setq textss (GetSelectionSet "\nPick Corner Point: " data '((0 . "TEXT,MTEXT"))))
                     (
                       (lambda ( i )
                         (while (setq e (ssname textss (setq i (1+ i))))
                           (AddtoMTextSelection e)
                         )
                         (princ (eval msg))
                       )
                       -1
                     )
                     (princ (strcat "\n** No Text/MText Selected **" (eval msg)))
                   )

                   (vla-put-Visible tObj :vlax-true) t
                 )
               )
            )

(  (= 25 code) nil)

(  (= 2 code)

(cond (  (= 13 data) nil)

                     (  (= 32 data)

                        (setq *T2M_mode* (- 1 *T2M_mode*))
                        (princ (eval msg)))

                     (  (vl-position data '(85 117))

                        (if (< 1 (length eLst))
                          (progn

                            (vla-put-TextString tObj
                              (substr (vla-get-TextString tObj) 1 (car lLst)))

(vla-put-Width tObj (car wLst))

                            (if (car eLst) (entdel (car eLst)))
                            (setq eLst (cdr eLst) lLst (cdr lLst) wLst (cdr wLst)) t)

                          (progn
                            (princ "\n** Nothing to Undo **")
                            (princ (eval msg)))))

                     (t )))

(t ))))

(setq uFlag (vla-EndUndoMark doc))
  (princ))

(defun AddtoMTextSelection ( tEnt / nStr nObj formflag )
  (setq lLst (cons (strlen (vla-get-TextString tObj)) lLst)
        wLst (cons (vla-get-Width tObj) wLst))

  (setq nStr
     (vla-get-TextString
       (setq nObj
          (vlax-ename->vla-object tEnt))) formflag nil)

  (vla-put-Width tObj
    ((if (= *T2M_mode* 1) + max)
      (vla-get-Width tObj) (GetTextWidth nObj)))

  (if (not (or (eq (vla-get-Color nObj) (vla-get-Color tObj))
             (vl-position (vla-get-Color nObj) '(255 0))))

    (setq nStr (strcat "\\C" (itoa (vla-get-Color nObj)) ";" nStr) formflag t))

  (setq nStr (ReplaceUnderline nStr))

  (if (not (or (eq (vla-get-Height nObj) (vla-get-Height tObj))
             (and lHgt (eq (vla-get-Height nObj) lHgt))))

    (setq nStr (strcat "\\H" (rtos (/ (float (vla-get-Height nObj))
                                      (cond (lHgt) ((vla-get-Height tObj)))) 2 2)  "x;" nStr)
      lHgt (vla-get-Height nObj) formflag t))

  (if (not (eq (vla-get-StyleName nObj) (vla-get-StyleName tObj)))
    (setq nStr
       (strcat "\\F" (vla-get-fontfile
                       (vla-item
                         (vla-get-TextStyles doc)
                         (vla-get-StyleName nObj))) ";" nStr) formflag t))

  (if formflag (setq nStr (strcat "{" nStr "}")))

  (vla-put-TextString tObj
    (strcat
      (vla-get-TextString tObj)
      (if (zerop *T2M_mode*)
        (strcat "\\P" nStr)
        (strcat " "  (vl-string-left-trim (chr 32) nStr)))))

  (vla-update tObj)
  (or (and et (acet-sys-shift-down)
        (setq eLst (cons nil eLst)))
    (and (entdel tEnt)
      (setq eLst (cons tEnt eLst)))) t)

(defun GetSelectionSet ( str pt filter / gr data pt1 pt2 lst )
  (princ str)

(while (and (= 5 (car (setq gr (grread t 13 0)))) (listp (setq data (cadr gr))))
    (redraw)

(setq pt1 (list (car data) (cadr pt) (caddr data))
          pt2 (list (car pt) (cadr data) (caddr data)))

(grvecs
      (setq lst
        (list
          (if (minusp (- (car data) (car pt))) -30 30)
          pt pt1 pt pt2 pt1 data pt2 data
        )
      )
    )
  )

(redraw)

(ssget (if (minusp (car lst)) "_C" "_W") pt data filter)
)

(vl-load-com)
(princ "\n YAZI-BIRLESTIR lisp calistirma komutunu giriniz http://zyapimuhendisi.blogspot.com")
(princ)

Lisp dosyasını oluşturmayı ve AutoCAD"e yüklemeyi bilmiyorsanız. Lispi bilgisayara kaydetmek ve AutoCAD"e yüklemek için AutoCAD lisp dosyasını kaydetme ve yükleme nasıl yapılır yazısını okuyun

Autocad lisp çalıştırma

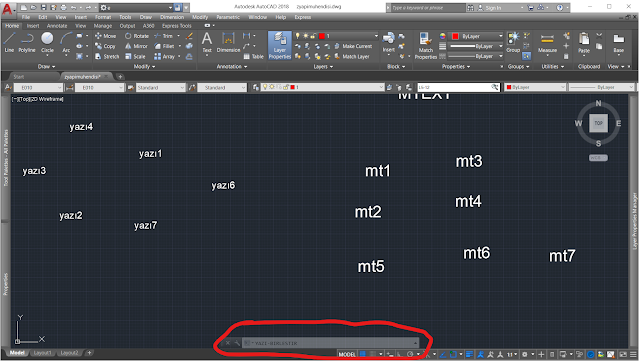

📜 Komut satırına "*YAZI-BIRLESTIR*" yazın ve enterlayın

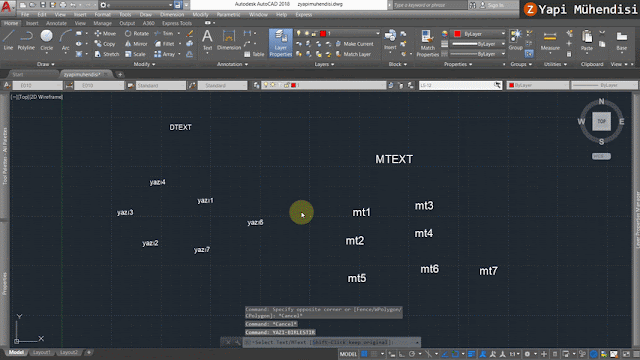

📜Birleştirmek istediğiniz ilk yazıya tıklayın

📜Birleştirmek istediğiniz 2. yazıya tıklayın. Tıkladığınız zaman 2. tıklanan yazı ilk tıklanan yazını altına yada yanına geçer, Space tuşuna basarak alt veya yanı tercihlerini değiştirebilirsiniz.

📜Sırası ile diğer yazıları tıklayın, tıkladığınız son yazı bir önceki yazının altına geçer. Alt alta geçen yazıların, yan yana geçmesini istiyorsanız space tuşuna basın

📜 Mausu yerleştirmek istediğinizz yere getirin. ve enter tuşuna basın. Enter tuşuna bastıktan sonra o anda mausun ekranda bulunduğu yere yazı yerleştirilir.
